试验配置

本软件中的所有设置和数据都使用试验文件来组织和保存，在进行测试之前首先要新建或打开试验文件，试验文件的扩展名为 exp。

新建或打开试验

新建试验

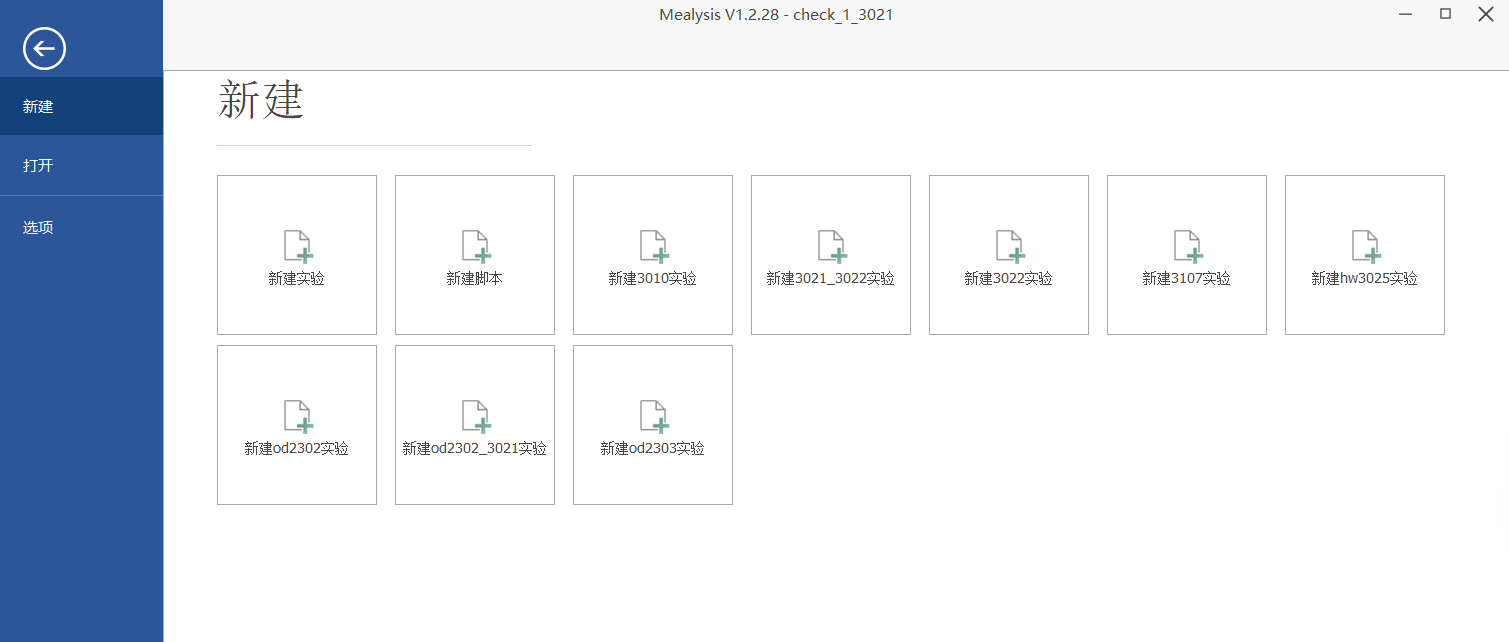

点击 文件 按钮，如 图 7 所示：

../_images/new_experiment-no_select.png

图 7 新建试验

在 新建 页面有多个按钮能够新建不同类型的试验项目，包括 新建试验 、 新建脚本 、 新建xxx试验 等按钮及模板

  • 新建试验 按钮能够建立空试验，后续再添加试验使用的设备

  • 新建脚本 按钮能够建立空的python脚本，结合软件提供的API接口实现数据计算、自动控制等多种功能

  • 其他的按钮为针对各种设备的模板，能够再创建试验后自动添加设备、计算脚本、显示模板到试验中，然后可以直接开始测试

新建试验模板由python代码构成，可以自己构建所需的模板。

点击 新建 -> 新建试验 按钮，选择试验数据文件的保存目录，建议选择空目录，避免出现文件覆盖的问题。完成后在目录中会出现扩展名为 exp 的文件，这个文件包括了试验中所需的配置信息，再次试验时只需要重新打开试验文件就可以继续进行试验。

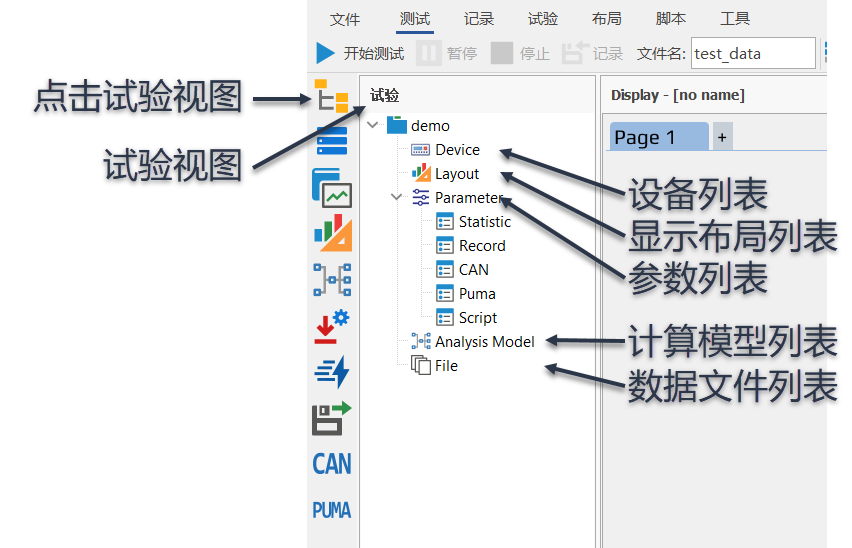

创建试验后可以在左侧功能栏点击 试验视图 按钮打开试验视图查看试验包括的内容, 如 图 8 所示。

../_images/experiment_wnd.png

图 8 试验视图内容

打开试验

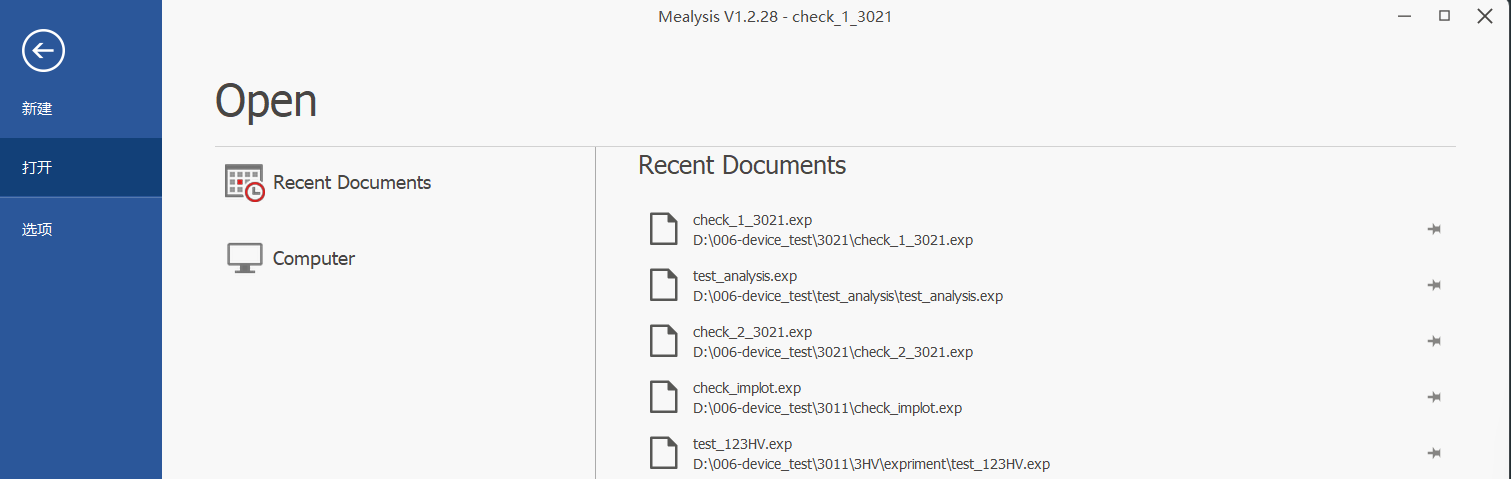

点击工具栏 文件->打开 按钮，如 图 9 所示：

../_images/open_experiment.png

图 9 打开试验文件

打开试验包括两部分： 最近的文件 和 计算机文件 。通过 最近的文件 能够快速打开最近打开过的试验；通过 计算机文件 能够浏览计算机中的试验文件并打开。

设备配置

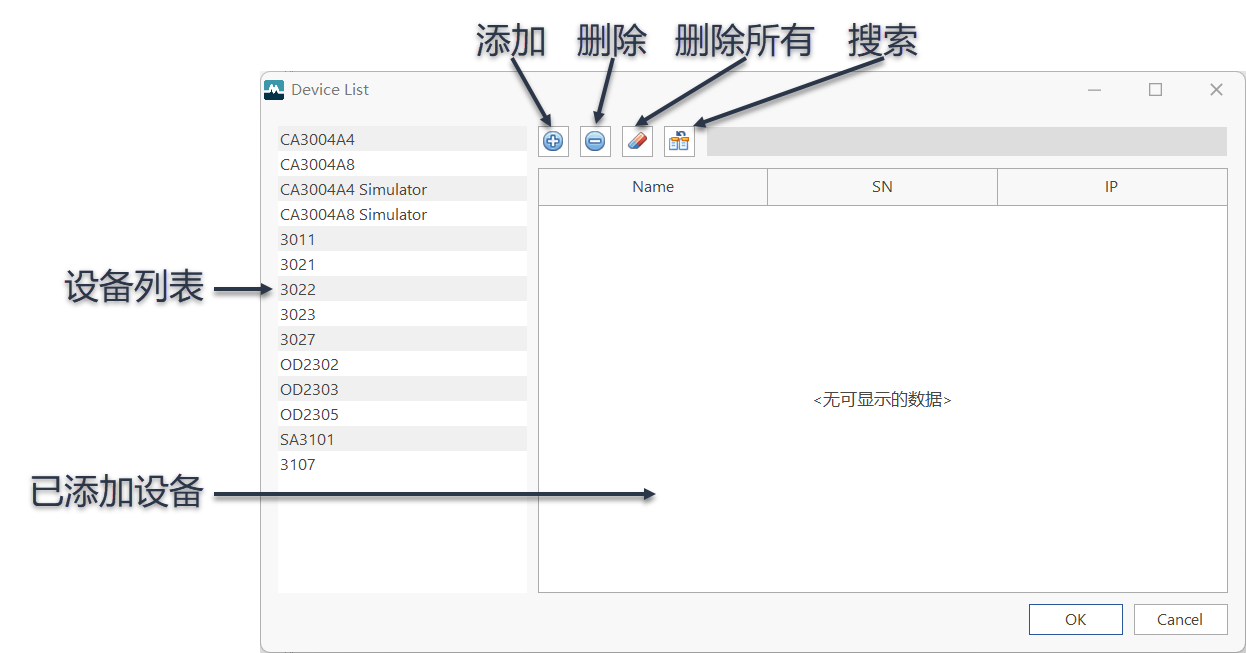

点击工具栏上 更改设备 按钮，打开设备管理窗口。如 图 10 所示。

../_images/device_list_wnd.png

图 10 设备管理窗口

添加设备

  1. 添加设备

  • 在左侧 设备列表 中双击设备名称

  • 在左侧 设备列表 中单选或多选设备，点击上方 添加 按钮

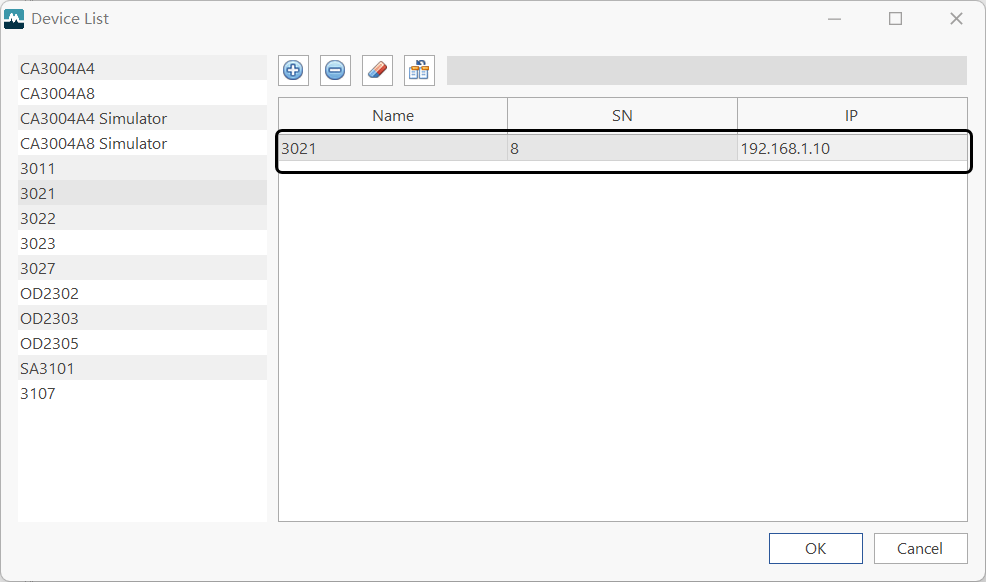

  1. 修改设备SN和IP地址

../_images/set_sn_ip.png

图 11 添加设备并修改SN和IP

删除设备

  • 在 已添加设备 列表中选择待删除的设备，点击 删除 按钮

删除所有设备

  • 点击 删除所有 按钮

自动搜索设备

  1. 点击 搜索 按钮

  2. 搜索到的设备会自动添加到 已添加设备 列表中

通道配置

添加信号

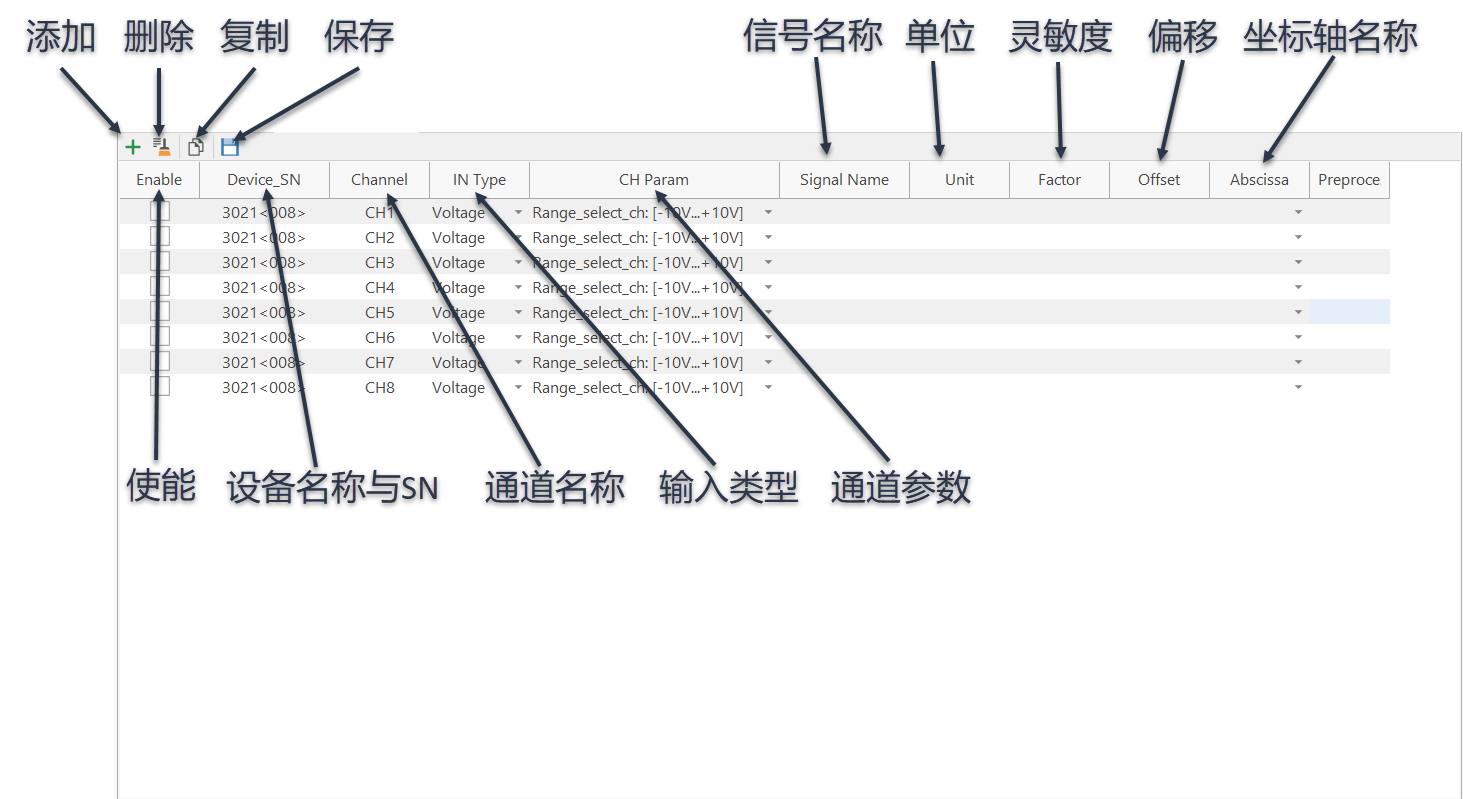

  1. 在左侧工具栏点击 通道设置 按钮, 显示如 图 12 所示。

../_images/channel_setting_wnd.png

图 12 通道设置视图

  1. 根据 Device_SN 和 Channel 列单选或多选使用的通道, 然后点击工具栏 添加 按钮，软件会自动选择通道并创建对应的信号，根据连接的传感器信息修改 Signal Name、 Unit 、 Factor 和 Offset 等列的信息。然后点击工具栏 保存 按钮。

删除信号

  • 单选或多选需要删除的信号名称, 点击工具栏 删除 按钮删除所选的信号

复制粘贴信息

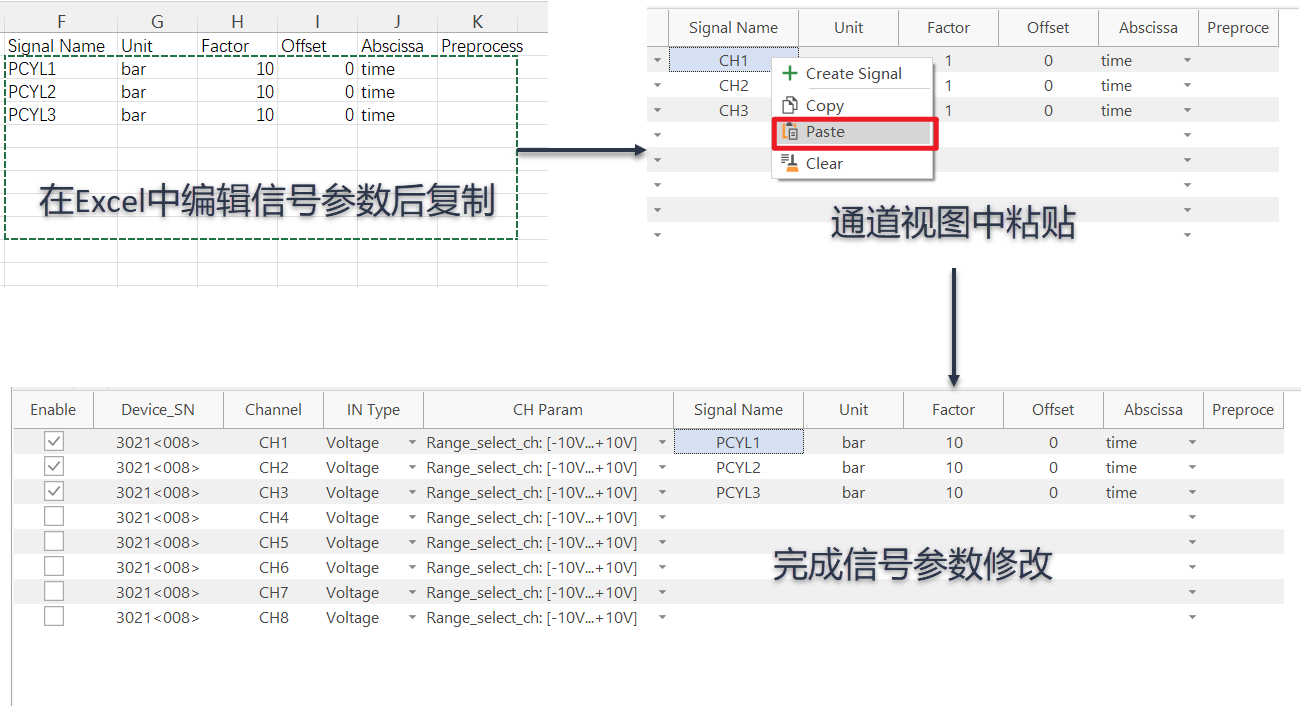

  1. 点击工具栏 复制 按钮能够复制通道信息到剪贴板，能够粘贴到excel中便于统一编辑信号信息

  2. 在excel中编辑信号参数后，选择信号参数区域复制

  3. 在通道视图中，在复制信息左上角对应单元格点击右键，选择 Paste ，将excel中编辑的信息粘贴到通道配置中

  4. 点击工具栏 保存 按钮

../_images/channel_setting_copy_paste.png

图 13 通道设置视图
