主界面介绍

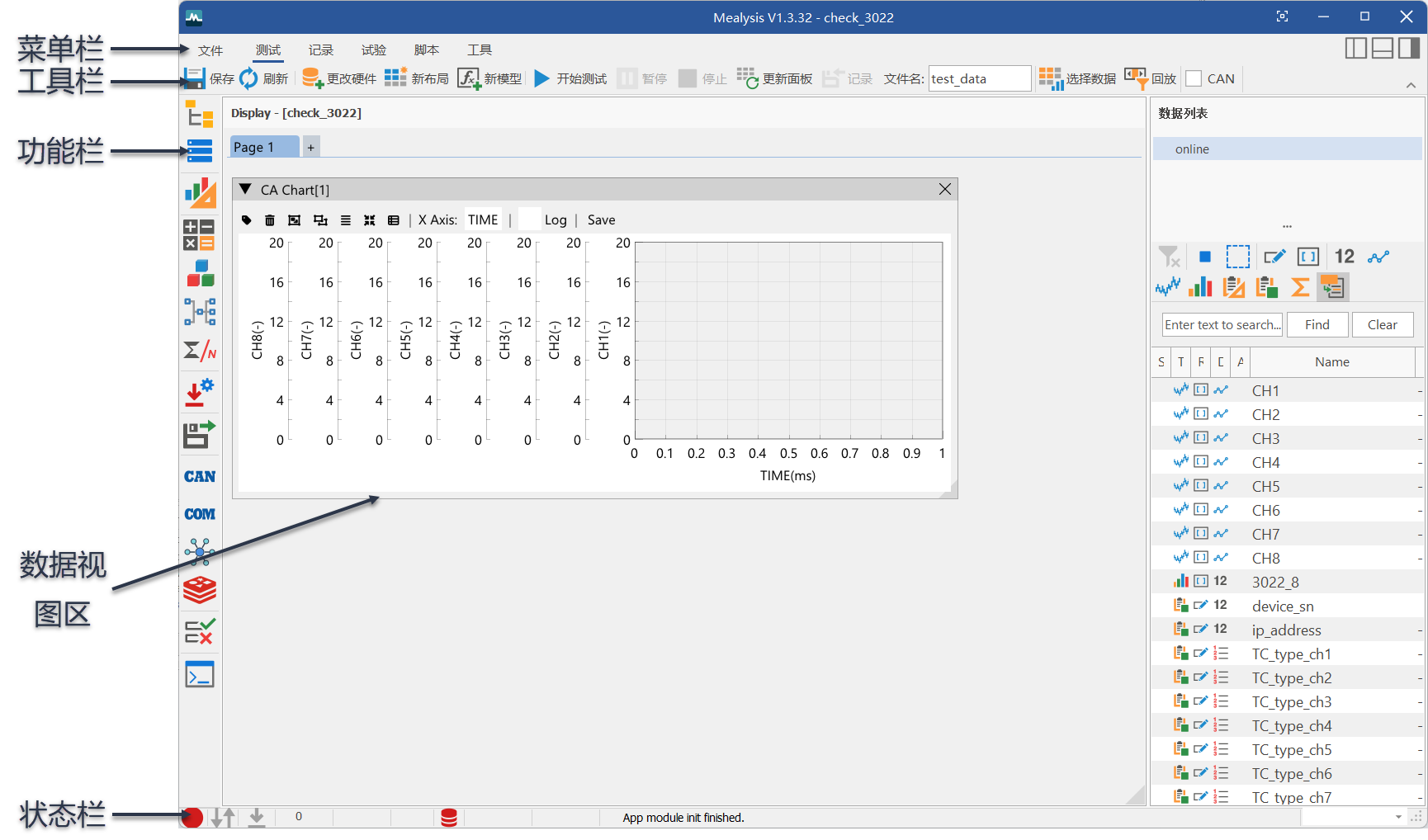

打开软件，显示如 图 1 所示主界面。

图 1 主窗口

主界面包括以下几个部分：

1. 菜单栏：包含文件、编辑、视图、帮助等菜单。

2. 工具栏：提供常用工具的快捷按钮，如开始采集、停止采集、导出数据等。

3. 功能栏：切换数据视图区的显示页面等。

4. 数据视图区：实时显示采集到的数据。

5. 状态栏：显示当前状态信息，如连接状态、采样频率等。

菜单栏功能

• 文件：打开试验文件、软件全局配置

• 测试：测试控制，新建、保存布局，修改硬件配置，选择数据，新建和保存计算模型

• 记录：设置记录文件名规则

• 试验：修改试验包括的文件

• 脚本：打开和调试脚本

• 工具：自定义工具

工具栏功能

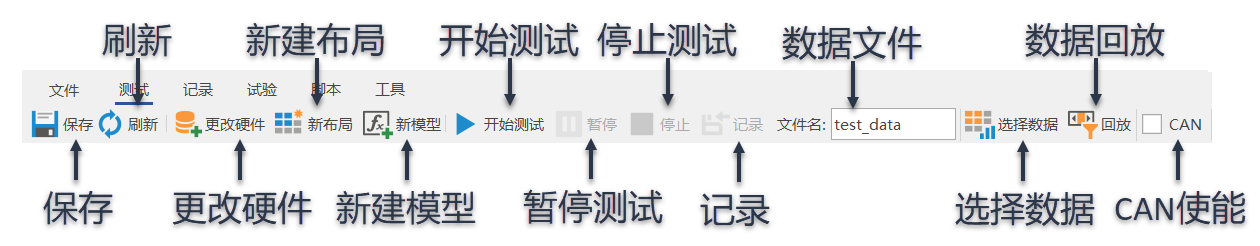

• 测试 工具栏定义如 图 2 所示：

图 2 测试工具栏

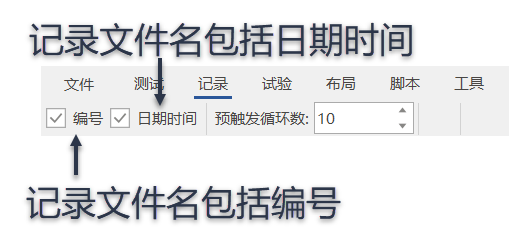

• 记录 工具栏定义如 图 3 所示：

图 3 记录工具栏

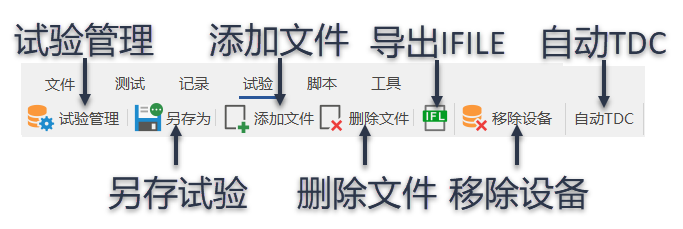

• 试验 工具栏定义如 图 4 所示：

图 4 试验工具栏

功能栏功能

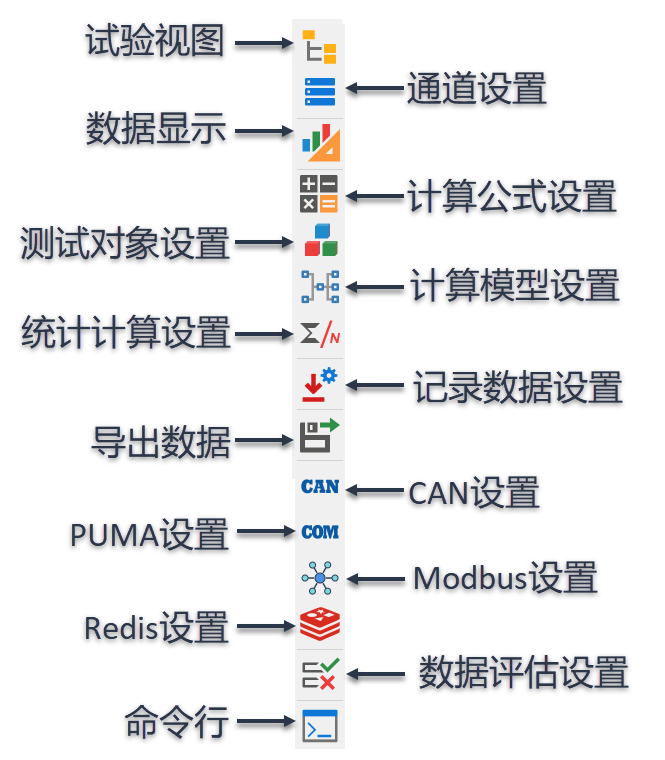

功能栏各个按钮的功能如 图 5 所示:

图 5 功能栏按钮

数据视图区功能

数据视图区显示各个设置界面和数据，数据视图的切换由功能栏按钮实现。

• 数据显示

• 通道设置

• 统计计算设置

• 计算模型设置

• 记录数据选择

• 触发设置

• 导出数据

• CAN通信设置

• PUMA通信设置

状态栏功能

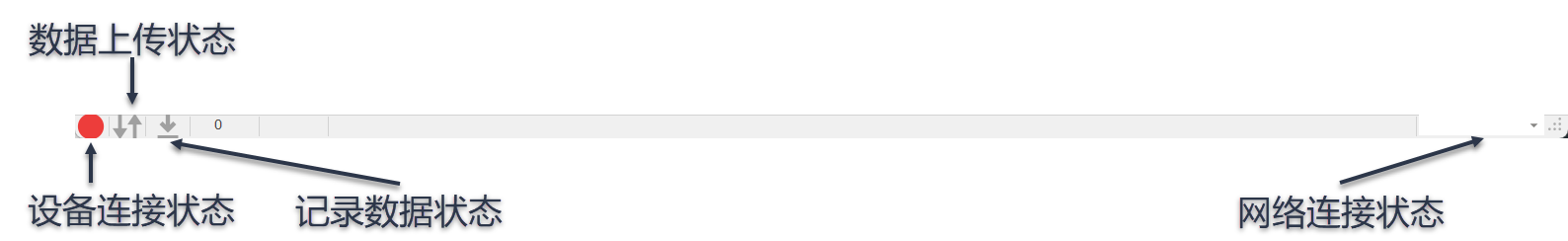

状态栏各个按钮的功能如 图 6 所示:

图 6 状态栏

• 设备连接状态

  • 红色：未连接

  • 橙色：部分设备已连接

  • 绿色：全部设备已连接

• 数据上传状态

  • 灰色：无数据上传

  • 绿色：有数据上传

• 记录数据状态

  • 灰色：未进行记录

  • 红色：记录中

• 网络连接状态：显示当前所有网络的连接状态
