设备配置文件

设备配置文件定义了设备的参数、通道数等信息。

参数定义

参数定义完整的定义了软件与设备传输数据的格式和类型，基于此定义软件能够读取和修改设备中的参数。

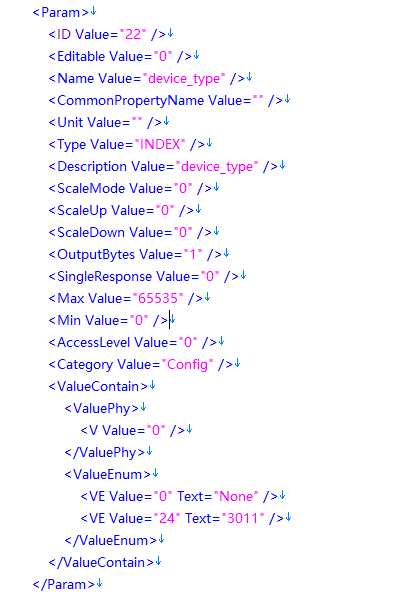

图 50 参数定义格式

• ID：设备ID，用于标识参数

• Editable：是否可编辑，1表示能够编辑

• Name：参数名称

• CommonPropertyName：通用属性名称，例如所有通道都有输入信号类型，则可以设置Name为Input Type CH1，此参数设置为Input Type，在软件显示时会将多个通道的参数合并显示

• Unit：单位

• Type：INDEX表示是字典数据，INT表示为整数数值，FLOAT表示为浮点数值

• Description：描述

• ScaleUp：转换为发送数据时放大倍数

• ScaleDown：转换为发送数据时缩小倍数

• OutputBytes：发送/接收数据字节数

• SingleResponse：No Used

• Max：最大值

• Min：最小值

• AccessLevel：访问级别，0表示用户不可见，1表示用户可见

• Category：类别，在设备参数配置界面用来分类显示

• ValueContain：数值

  • ValuePhy：参数数值

    • V：表示数值的值

  • ValueEnum：字典数据值

    • VE：表示数值对应的字典值
